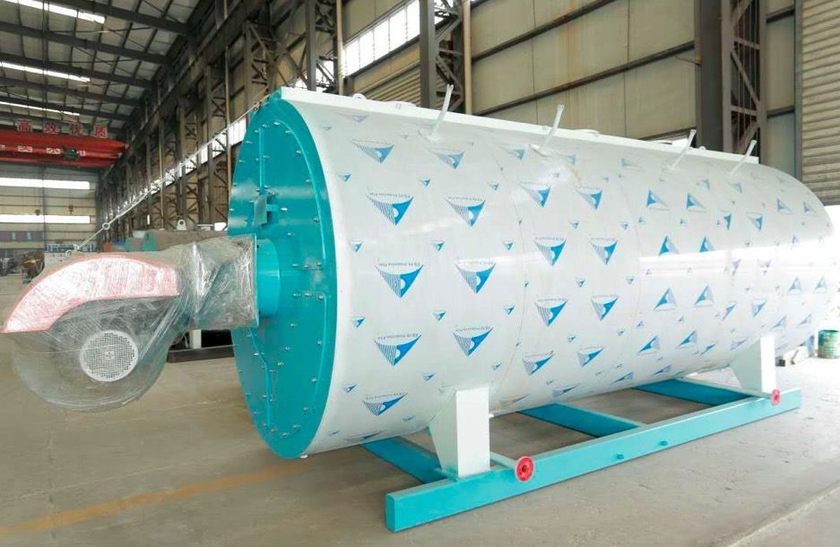

WNS系列卧式燃甲醇蒸汽锅炉为内燃三回程火管蒸汽锅炉。采用偏置炉胆湿背式结构。高温烟气依次;中刷*二及第三回程烟管,然后由后烟室经烟囱排入大气。锅炉装有运动的前后烟箱盖,使锅炉检修方便。锅炉配置技术性能*越燃烧器,采用了燃烧主动比例调节,给水主动调节,程序启停,全主动运行等先辈技术,并具有高低水位报警和极低水位、汽压、熄火等主动珍爱功能。该型锅炉具有结构紧凑、安*、操作简便、安装敏捷、污染少、噪音低、服从高等特点。
1、燃甲醇蒸汽锅炉团体结构合理、紧凑、属锅炉岛型,吻合快装出厂条件。本产品出厂时由三大部分组成;锅炉主机、烟囱及管路体系,其中主机和烟囱部分已在厂内制造完毕,主机所配套的管路阀门、仪表已随机装妥,运至现场将主机和烟囱组装即可。现场接通气源、电源、水管路即可试车。大大缩短了安装周期,且可产品质量。
2、锅炉设计性能先辈。该锅炉主机属团体结构,燃烧器装置在前 烟箱盖上,本体重要布置受热面和燃烧室部分。具有结构合理、紧凑,钢材耗量低,炉胆采用偏置波形炉胆。保温层选用新型轻质隔热保温材料,外包装采用彩色薄板,形状包装为长方体, 使锅炉性能、重量、结构尺寸、表面造型与国内同容量产品相比具有显明的先辈性和美观感。该锅炉给水设备配置在锅炉右侧的锅炉底座上使之与主机为一体,不须另做基础。
3、水循环简单,受压部件结构合理,在水质的情下,可以安*运行。
4、配套辅机齐*,综合技术性能先辈。
型号/项目/参数 | WNS0.5-0.4(0.7)-Y(Q) | WNS0.7-0.4(0.7)-Y(Q) | WNS1-0.7(1.25)-Y(Q) | WNS1.5-1.25-Y(Q) | WNS2-1.25-Y(Q) | WNS3-1.25-Y(Q) | |
额定蒸发量(t/h) | 0.5 | 0.7 | 1 | 1.5 | 2 | 3 | |
额定工作压力(MPa) | 0.4(0.7) | 0.4(0.7) | 0.7(1.25) | 1.25 | 1.25 | 1.25 | |
蒸汽温度(℃) | 151(170) | 170(194) | 194 | 194 | 194 | ||
设计服从(%) | 85-92 | ||||||
水容积(m3) | 1.2 | 1.56 | 2.10 | 2.7 | 2.7 | 5.9 | |
满水重量(t) | 4.48(5) | 5.76(6.2) | 6.48(7.1) | 8(8.4) | 8(8.4) | 16(16.8) | |
耗电功率(Kw) | 3.6 | 3.6 | 5.9 | 15.8 | 17.7 | 19.7 | |
电源(V) | 380 | ||||||
适用燃料 | 轻油、自然气、重油、城市煤气、石油液化气、甲醇 | ||||||
轻油(kg/h) | 34 | 51 | 65 | 102 | 136 | 204 | |
自然气(m3/h) | 8-41 | 12-60 | 17-85 | 24-120 | 40-210 | 45-260 | |
重油(kg/h) | 13.5-38.0 | 21.0-50.6 | 16.9-71.6 | 33.7-109.0 | 42.2-134.9 | 74-270 | |
城市煤气(m3/h) | 92 | 138 | 184 | 276 | 368 | 552 | |
石油液化气(m3/h) | 14 | 20 | 26 | 39 | 52 | 79 | |
长*宽*高(mm) | 2650*1600*1700 | 2650*1600*1800 | 3650*1800*1800 | 5200*2300*2400 | 5200*2300*2400 | 5570*3200*2670 | |
安装尺寸 | 进/出口阀口径(mm) | 50 | 65 | 65 | 65 | 65 | 100 |
排污阀口径(mm) | 40 | 40 | 40 | 40 | 40 | 40 | |
安*阀口径(mm) | 40 | 2*40 | 2*40 | 2*50 | 2*50 | 2*65 | |
烟囱口径ф(mm) | 250 | 300 | 320 | 360 | 360 | 360 |
型号/项目/参数 | WNS4-1.25(1.6)-Y(Q) | WNS5 -1.25(1.6)-Y(Q) | WNS6-1.25(1.6)-Y(Q) | WNS8 -1.25(1.6)-Y(Q) | WNS10 -1.25(1.6)-Y(Q) | WNS15 -1.25(1.6)-Y(Q) | WNS20 -1.25(1.6)-Y(Q) | |
额定热功率(MW) | 4 | 5 | 6 | 8 | 10 | 15 | 20 | |
额定工作压力(MPa) | 1.25(1.6) | |||||||
蒸汽温度(℃) | 194(204) | |||||||
锅炉设计服从(%) | 85%—92% | |||||||
水容积 (m3) | 7.14 | 10 | 10.2 | 13.9 | 16.7 | 30 | 30 | |
耗电功率 (KW) | 22.2 | 34.4 | 34.4 | 36 | 36 | 72 | 72 | |
电源(V) | 380 | |||||||
适用燃料 | 轻油、自然气、重油、城市煤气、石油液化气 | |||||||
轻油 (kg/h) | 272 | 241 | 382 | 482 | 603 | 904 | 1206 | |
自然气 (m3/h) | 328 | 413 | 429 | 429 | 715 | 1075 | 1430 | |
重油 (kg/h) | 280 | 352 | 377 | 377 | 628 | 942 | 1256 | |
城市煤气(m3/h) | 736 | 922 | 972 | 972 | 1620 | 2430 | 3240 | |
石油液化气(m3/h) | 105 | 131 | 139 | 139 | 231 | 347 | 462 | |
长*宽*高(mm) | 5600*3300*2880 | 6020*3300*3060 | 7200*3300*3060 | 7300*3300*3060 | 7400*3300*3060 | 8100*4200*4100 | 8500*4500*4100 | |
安装尺寸 | 进/出口阀口径(mm) | 100 | 125 | 125 | 150 | 150 | 200 | 200 |
排污阀口径 (mm) | 2*40 | 2*40 | 2*40 | 2*40 | 2*40 | 2*40 | 2*40 | |
安*阀口径 (mm) | 2*50 | 50*80 | 50*80 | 2*80 | 2*80 | 2*80 | 2*100 | |
烟囱口径 ф(mm) | 530 | 530 | 530 | 680 | 380 | 1000 | 1200 |
