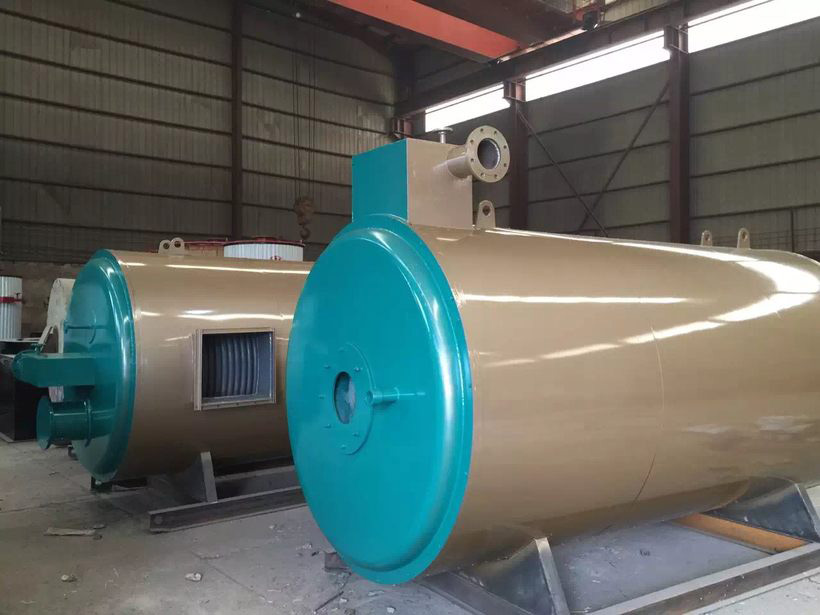

YYL(W)燃油气导热油炉

采用与锅炉**匹配的全主动调节的性能高燃烧机。此燃烧机燃烧充分,节省燃料,从而有用降低了锅炉燃烧给环境带来的污染。锅炉热服从高达90%以上,采用有*越膨胀性能的波纹炉胆与锥形炉胆的组合炉胆。炉胆尺寸与火焰相符合,烟气流通面积依次减小,使烟气等速流动,了高温烟气在炉内的热交换时间,达到佳传热结果。

产品介绍

YYL(W)燃油气导热油炉

  1、锅炉的设计、生产制造、监督检验均严酷按《蒸汽锅炉安*监察规程》、JB/T 10094-2002《工业锅炉通用技术条件》、JB/T 1609-2002《锅壳锅炉本体系体例造技术条件》实行,确*锅炉长期安*稳固工作。

  2、本体为锅壳式全湿背顺流三回程烟火管结构,火焰大燃烧室内微正压燃烧,**伸展,燃烧热负荷低。有害物质NOx排放量少。

  3、波形炉胆及螺纹烟管结构,既进步了强度,又知足了各部分受热膨胀的重要。

  4、主焊缝焊接均采用对接连接,并经X射线及超声波无损伤探伤,确*焊接质量达到国家要求。

  5、锅炉水容量大,适应负荷能力强。设计合理的锅内装配,蒸汽带水率低于4%,知足用户对蒸汽品质的较高要求。

  6、采用新型隔热保温材料,重量轻,散热损失少,保温性能好。

  7、水位报警器采用不锈钢作电极棒,聚四氟乙烯作绝缘材料。从上方插入,不易挂污,性能,使用寿命长。

  8、前后烟箱为铰链连接,可轻松打开,检修维护方便快捷。

  9、氧含量调节(选配):该体系能成功检测烟气中的含氧量,并实时将该数据传送到控制体系中,通过计算机智能分析,主动调整燃烧设备的配比,使其实时处在佳的工作状况,燃烧服从大大进步,从而可大幅降低燃料的消费。

  10、主动控制水平

  锅炉控制器采用西门子、德力西电器元件,不但性能,而且实现了人机对话和长途控制。

数据型号参数YY(Q)W-300Y(Q)(25)YY(Q)W-350Y(Q)(35)YY(Q)W-600Y(Q)(50)YY(Q)W-900Y(Q)(75)YY(Q)W-1200Y(Q)(100)YY(Q)W-1500Y(Q)(125)YY(Q)W-1800Y(Q)(150)YY(Q)W-2400Y(Q)(200)YY(Q)W-3000Y(Q)(250)YY(Q)W-3500Y(Q)(300)YY(Q)W-4000Y(Q)(350)YY(Q)W-4600Y(Q)(400)YY(Q)W-6000Y(Q)(500)YY(Q)W-7100Y(Q)(600)
额定热功率(KW)3003506009001200150018002400300035004000460060007100
热效率(%)>90
设计工作压力(MPa)1.01.01.01.01.01.01.01.01.01.01.01.11.11.1
介质比较高温度(℃)320
炉内容油量(m3)0.210.250.280.440.71.01.482.23.54.75.77.28.59.5
循环油量(m3/h)40406080100100150200200250250250300300
配管连接口径(DN)100100100100125125125150150200200200250250
全套系统装机容量(KW)171727404042457070858585100100
外型尺寸(mm)A10161016121614161716171620002000232025002520308032203400
L120502350305032903300390044005100530060006200640080008400
L226503000355038004065466549005900620069007200740090009400
L3300300250250300300350350350400400450450450
L4500500350370600620400650700700700750750750
H1900900900100013501350150015001700170017001800200024002600
H275075092010101100110012001300145014501550176018001852
H37007008209301100105012501200140014001500170018001900
H465065081090095095011001100130013001400160018001890
设备总重(Kg)175019503580429049005450655011400146001660025000282003076035340
基本尺寸(mm)8901190175017702000247026203700390046004820500066007000
11501450200021002300275034504000420049005100530069007300
7007007208801150115011201300150015001600180022002400
1100110090011001550151016001700190019002000220026002500
450450450450450450450450450450450450450450
