燃气一体式冷凝锅炉

冷凝锅炉就是利用*效的泠凝器与节能器来吸收锅炉排除的高温烟气中的显热和水蒸汽凝结所释放的潜热,以达到提高锅炉热效率的目的。本体为湿背式三回程、全波纹炉胆、螺纹烟管结构,具有良好的热伸缩性。管板与筒体采用扳边连接结构。本体主要焊缝为对接结构,**焊缝采用埋弧自动焊完成。受热面积充裕,大炉膛结构,微正压燃烧,燃烧热负荷低,有害物质排放量少。锅炉燃烧室设计合理,**适应城市煤气、天*气、轻柴油、重油等多种燃料。锅炉的烟气黑度、烟尘黑度、浓度、噪音等技术指标均优于国家一类地区标准。热效率高: 锅炉辐射受热面为全波

产品介绍

燃气一体式冷凝锅炉

冷凝锅炉就是行使*效的泠凝器与节能器来吸取锅炉排除的高温烟气中的显热和水蒸汽凝结所释放的潜热,以达到进步锅炉热服从的目的。

本体为湿背式三回程、全波纹炉胆、螺纹烟管结构,具有*越的热伸缩性。

管板与筒体采用扳边连接结构。本体重要焊缝为对接结构,悉数焊缝采用埋弧主动焊完成。

受热面积充裕,大炉膛结构,微正压燃烧,燃烧热负荷低,有害物质排放量少。

锅炉燃烧室设计合理,**适应城市煤气、自然气、轻柴油、重油等多种燃料。

锅炉的烟气黑度、烟尘黑度、浓度、噪音等技术指标均优于国家一类地区标准。

热服从高: 锅炉辐射受热面为全波纹炉胆,对流受热面采用螺纹烟管,受热面大,锅炉热服从>105%以上,高于国家相干规定。

焊接质量高: 锅炉重要纵、环焊缝均按JB/T1613焊后进行热处理以消弭应力,焊接质量。主动化焊接设备,的探伤合格率。

表面美观新鲜: 锅炉外包采用彩色钢板,前后采用铰链式烟箱,外观为高温喷漆,新鲜美观。

采用*质配件: 采用意大利利雅路、意大利百得、芬兰奥林等*际闻名品牌燃烧器。配套的关键阀门、仪表采用国内*质产品或*际着名品牌,如德国西门子、法国施耐德、日本欧姆龙等,有用了锅炉运行安*。

PLC全智能控制体系: 公司拥有自立设计开发,并**拥有知识产权的PLC全主动智能控制体系,采用机电一体化控制设备和可编程逻辑控制器(PLC)联合控制体例。

以先辈的可编程逻辑控制器(PLC)为控制体系的“中间处理器” 。控制体系通过触摸屏进行操作,使锅炉主动化控制程度和运行程度大大进步,且操作更加简便直观。

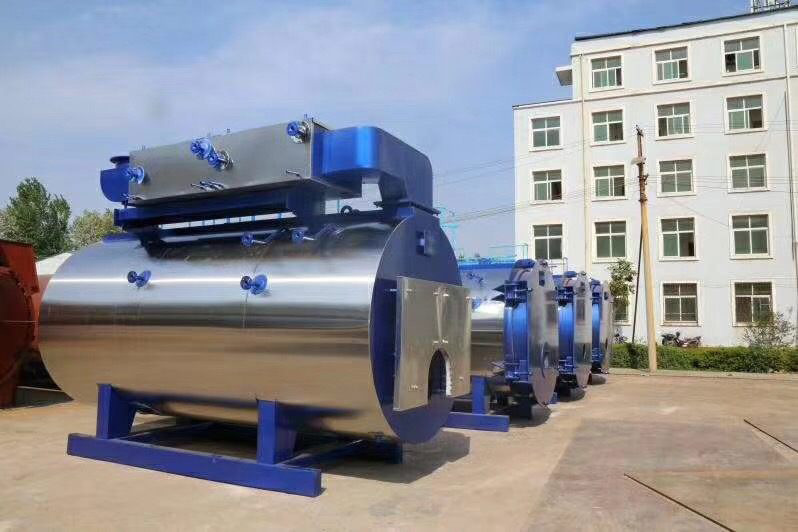

燃气一体式冷凝锅炉

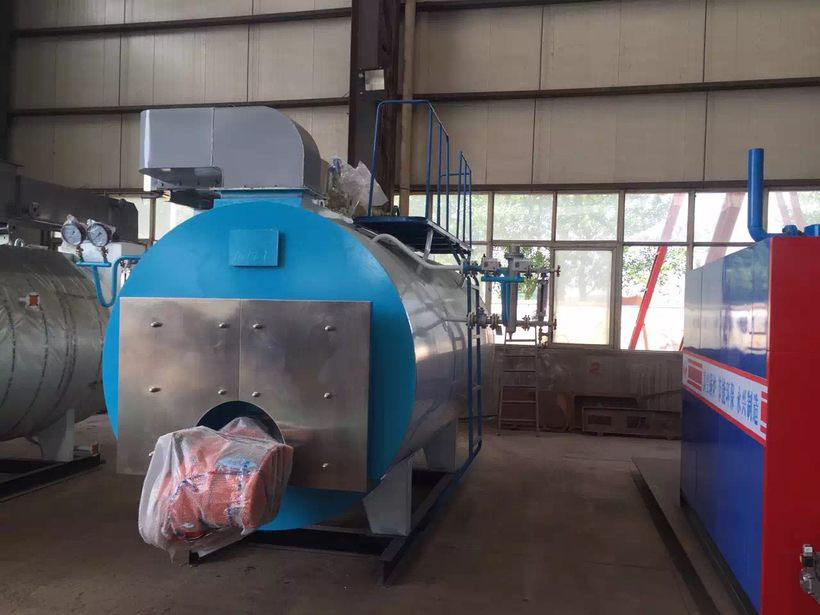

燃气一体式冷凝锅炉

性能优势

1、采用湿背结构,偏置炉膛,波纹炉胆,使受热面与强度大大进步;

2、锅炉受热面积大、升温升压快,操作简便;

3、结构合理、紧凑,负荷适应性强,燃烧**,热服从大于105%;

4、冷凝器采用*质耐硫酸露点腐蚀钢09CrCuSb(ND钢)螺旋翅片管来制成,使用寿命长;

5、冷凝器安装在锅炉上部,无占地面积,传热面上的凝结水亦可天*排出;

6、本体安*附件齐*、确*安*、经济运行;

7、配高质量、性能高燃烧器,燃烧稳固、;

8、主动化程度高,节省劳动力;

9、锅炉体积小、重量轻,占地面积小,基建投资省。


技术参数

项目WNS2WNS3WNS4WNS5WNS6WNS8WNS10WNS12WNS15WNS20
-1.25-Q
额定蒸发量t/h23456810121220
额定工作压力MPa1.25
额定蒸汽温度194
给水温度20104
热服从%≥105
满水容量L5800680088008900100001400015600165001800022100
蒸汽出口DN6580100125150200
给水DN40506580
排污DN4050*2
自然气m3/h142.5213.6285.6356.5427.8574.4713855.610701426
形状尺寸长(mm)4550505053005600630069007600780080009000
宽(mm)2100215022502350242026502700295034003500
高(mm)2350250028503020330033503450355036003600
重量T7.4110.211.613.818.521.1226.6431.239.245.4

工作原理

冷凝式锅炉的工作原理:排烟温度是锅炉的基本参数之一,选择较低的排烟温度可以降低锅炉的排烟损失,有利于进步锅炉的热服从。假如锅炉的排烟温度降到充足低的水平,那么烟气中呈过热状况的水蒸气就会凝结而放出汽化潜热。冷凝式锅炉就是行使*效的烟气冷凝余热回收装配来吸取锅炉尾部排烟中的显热和水蒸汽凝结所释放的潜热,以达到进步锅炉热服从的目的。
